DSLogic U2Basic 16-Kanal-Logikanalysator USB 2.0 mit 100 MHz Abtastrate und 64 Mbit Hardware-Speicher zum Debuggen

$72.00
$99.00
$72.00
-27%
Anbieter: YanTechLab
Only 9 items in stock! Out of stock!

Sichere Kaufabwicklung garantiert

  • PayPal

Beschreibung

DSLogic U2Basic – 16-Kanal-Hochgeschwindigkeits-USB-Logikanalysator

Der DSLogic U2Basic ist ein professioneller 16-Kanal-USB-Logikanalysator, der für die Entwicklung eingebetteter Systeme, das FPGA-Debugging, die MCU-Protokollanalyse und die Verifikation digitaler Signale konzipiert wurde. Er unterstützt sowohl den Puffer- als auch den Stream-Modus und ermöglicht so ein ausgewogenes Verhältnis zwischen extrem hohen Abtastraten und langen Aufzeichnungszeiten.

Hauptmerkmale

  • 16 digitale Eingangskanäle
  • USB 2.0 Hochgeschwindigkeitsschnittstelle (480 Mbit/s)
  • Puffermodus für schnelle Kurzaufnahmen
  • Stream-Modus für die kontinuierliche Langzeiterfassung
  • Plattformübergreifende Unterstützung: Windows / macOS / Linux
  • Breiter Eingangsspannungstoleranzbereich bis zu ±30 V

Technische Spezifikationen

Parameter Spezifikation
Modell DSLogic U2Basic
Kanäle 16
USB-Schnittstelle USB 2.0 (480 Mbit/s)
Unterstützte Modi Puffermodus / Streammodus
Abtastrate im Puffermodus 100 MHz @ 16 Kanäle
Abtastrate im Stream-Modus 100 MHz @ 3 Kanäle
50 MHz @ 6 Kanäle
25 MHz @ 12 Kanäle
20 MHz @ 16 Kanäle
Minimale Impulsbreite 20 ns
Maximale Signalfrequenz 25 MHz
Maximale Aufnahmedauer (Stream) 160 s bei 100 MS/s
4 Stunden bei 1 MS/s
19 Tage bei 10 kS/s
Schwellenspannung 0 – 5 V (0,1 V-Schritte)
Eingangsspannungsbereich ±30 V
Eingangsimpedanz 250 kΩ // ~20 pF
Staatliche Stichproben Bis zu 30 MHz
Externe Schnittstelle Standard-DuPont-Drähte

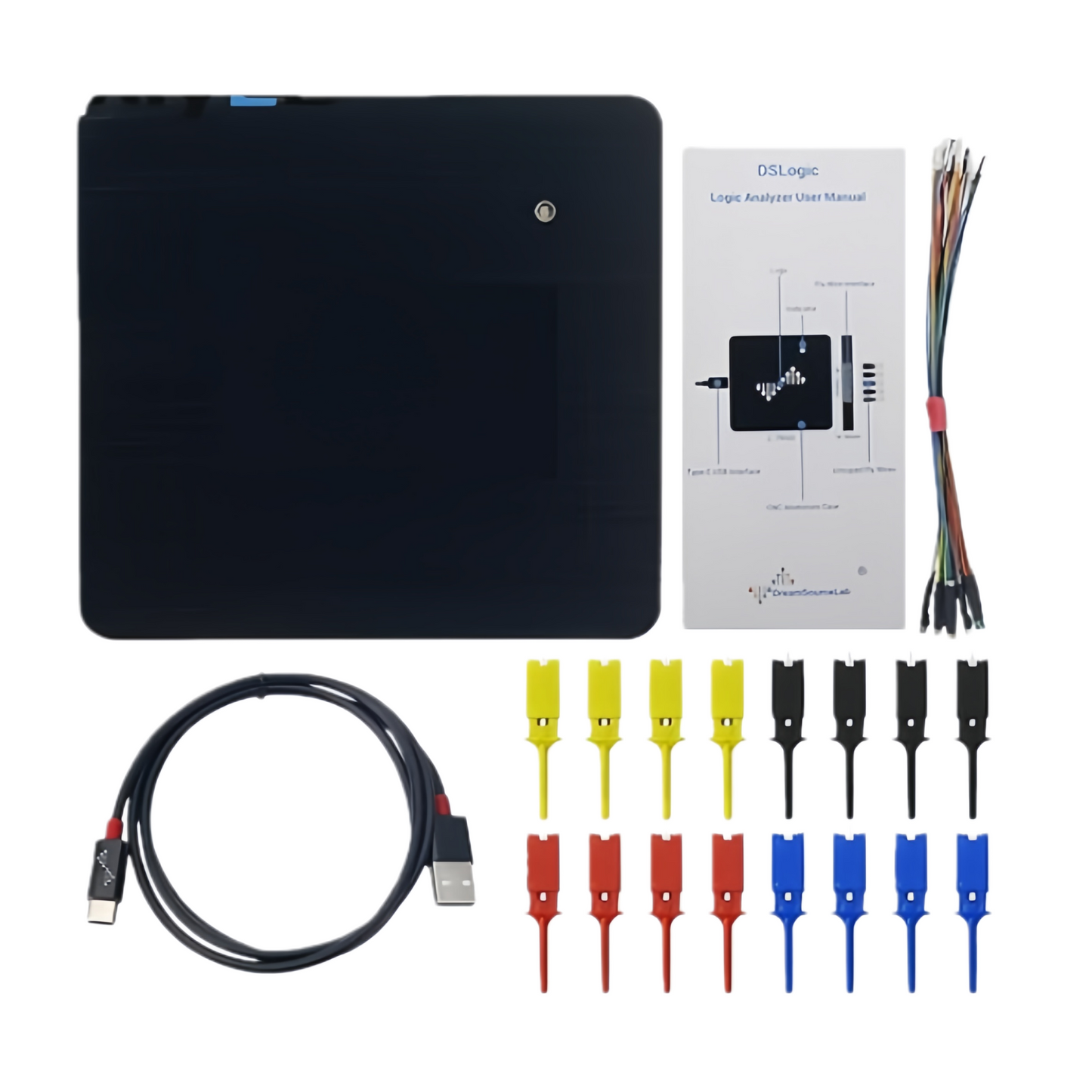

Packungsinhalt

  • 1 × DSLogic U2BasicLogic Analyzer
  • 1 × USB 2.0-Kabel
  • 4 × Signaldrahtgruppen
  • 16 × Testhaken

Versand & Kundendienst

Lagervorbereitungszeit: 48 Stunden .
Es werden schnelle, exklusive Versandlinien genutzt. Die typische Lieferzeit in die USA und die meisten europäischen Länder beträgt 8–14 Tage (kann variieren).
Sollte es zu einer außergewöhnlichen Situation kommen, werden wir Sie so schnell wie möglich per E-Mail kontaktieren.

Sollten nach Erhalt des Pakets Probleme mit dem Produkt auftreten, kontaktieren Sie uns bitte umgehend. Rückgaben und Umtausch erfolgen gemäß unserer Rückgaberichtlinie. Vielen Dank für Ihr Verständnis.

Ressourcen und technischer Support

Offizielle DSLogic-Produktseite:
https://www.dreamsourcelab.com/product/dslogic-series/

Dokumentation & Technischer Support:
t.me/YanTechLab
