YX-OS25 miniB210 AD9361 SDR 70MHz–6GHz USB 3.0 Board für GSM-Basisstations-Prototypen und GNU Radio-Entwicklung
- Verkaufspreis
- $249.90
- Normaler Preis
-
$300.00 - Normaler Preis
- $249.90
- Grundpreis
- pro
Sichere Kaufabwicklung garantiert
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Beschreibung
TinyB210 Software Defined Radio (SDR) Plattform
Produktübersicht

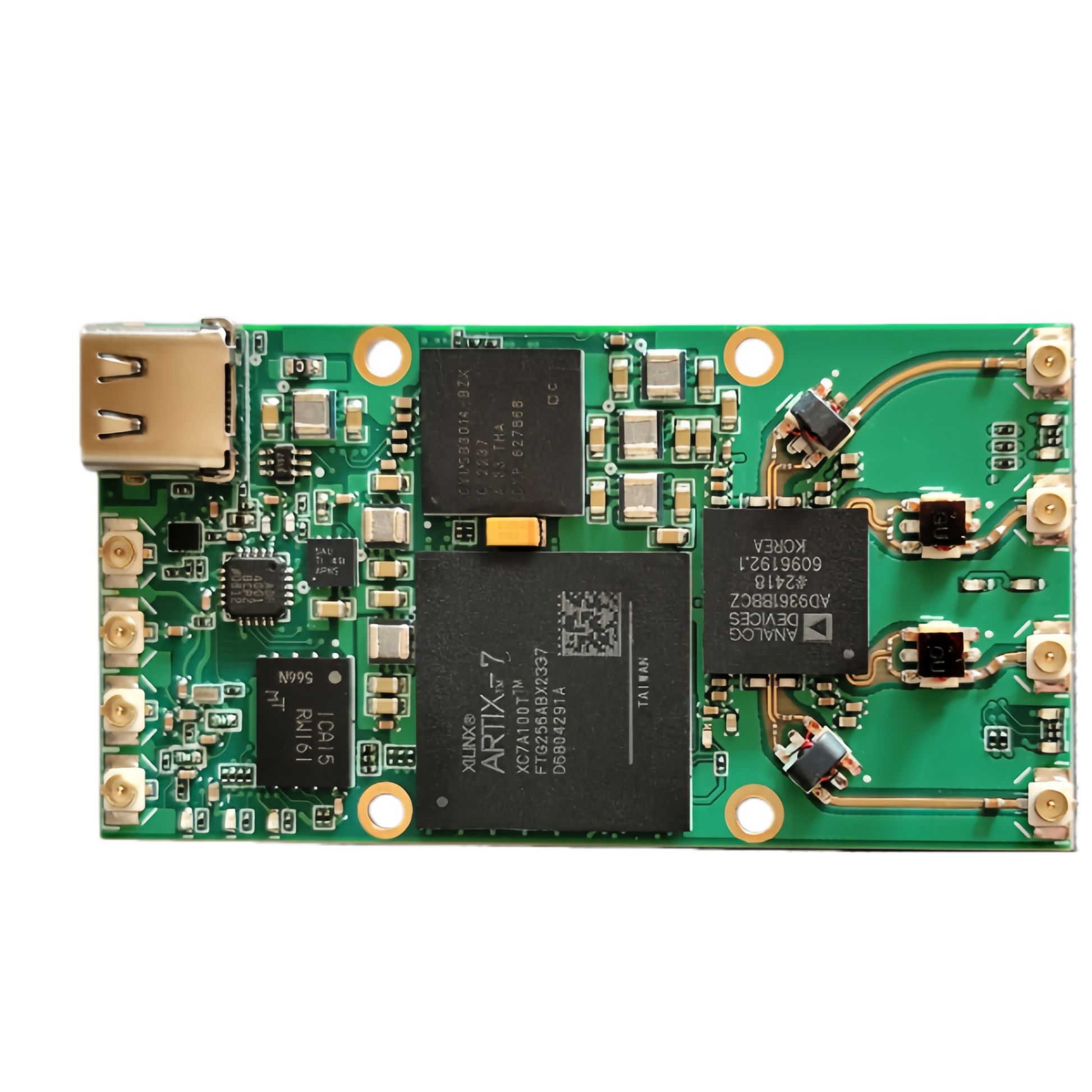

TinyB210 ist eine vollständig integrierte, einplatinige, universell einsetzbare Software-Defined-Radio-Peripherieplattform mit kontinuierlichem Frequenzbereich von 70 MHz bis 6 GHz . Sie ist für kostengünstige Experimente und Schulungen konzipiert und integriert den Direktmisch-HF-Transceiver AD9361 von Analog Devices , ein rekonfigurierbares FPGA und eine schnelle USB-3.0- Schnittstelle mit Bus-Stromversorgung.
TinyB210 wird vollständig von gängigen SDR-Software-Ökosystemen unterstützt, sodass Entwickler sofort mit GNU Radio arbeiten, GSM-Basisstationsprototypen mit OpenBTS erstellen und Code nahtlos von Geräten der B210-Klasse auf leistungsfähigere, industrietaugliche SDR-Plattformen migrieren können.
HF- und Digitalarchitektur
Das integrierte HF-Frontend basiert auf dem AD9361 , einem Single-Chip-Direktmischtransceiver mit einer Echtzeit-HF-Bandbreite von bis zu 56 MHz . TinyB210 nutzt beide Signalketten des AD9361 für einen kohärenten 2x2-MIMO-Betrieb (2Tx/2Rx) .
Die Signalverarbeitung und Steuerung erfolgen bordseitig durch das FPGA, das über USB 3.0 mit dem Host-PC verbunden ist. Das System unterstützt einen Echtzeit-Durchsatz-Benchmark von 61,44 MS/s komplexer I/Q und ermöglicht so die volle Ausnutzung der momentanen HF-Bandbreite von 56 MHz in GNU Radio- oder UHD-API-basierten Anwendungen.
Wichtigste Leistungsparameter
| Kategorie | Wert | Einheit |
|---|---|---|
| Gleich-Eingangsspannung | 5 | V |
| ADC-Abtastrate (Max.) | 61,44 | MS/s |
| ADC-Auflösung | 12 | Bits |
| ADC SFDR | 78 | dBc |
| DAC-Abtastrate | 61,44 | MS/s |
| DAC-Auflösung | 12 | Bits |
| Durchsatz der Host-Schnittstelle (16 Bit) | 61,44 | MS/s |
| Genauigkeit der Referenzuhr | ±2 | ppm |
| TCXO-Genauigkeit (Freigeschaltet) | ±7,5 | ppm |
| TCXO-Genauigkeit (gesperrt) | <1 | ppm |
| Einseitenband-/Bildunterdrückung | -35 / -50 | dBc |
| Ausgangsleistung bei 2,4 GHz | 3,5 | dBm |
| Ausgangsleistung bei 6 GHz | -12 | dBm |
| Maximale Ausgangsleistung | >10 | dBm |
| Eingang IP3 | -20 | dBm |
| Rauschzahl | <8 | dB |
Hauptmerkmale
| Besonderheit | Beschreibung |
|---|---|
| Frequenzabdeckung | 70 MHz – 6 GHz kontinuierlich |
| MIMO-Fähigkeit | Vollduplex 2Tx / 2Rx kohärentes MIMO |
| Momentane Bandbreite | Bis zu 56 MHz (61,44 MS/s komplex) |
| Host-Schnittstelle | Hochgeschwindigkeits-USB 3.0, busgespeist |
| FPGA | Offene und rekonfigurierbare FPGA-Architektur |
| RFIC | Analog Devices AD9361 Direktmisch-Transceiver |

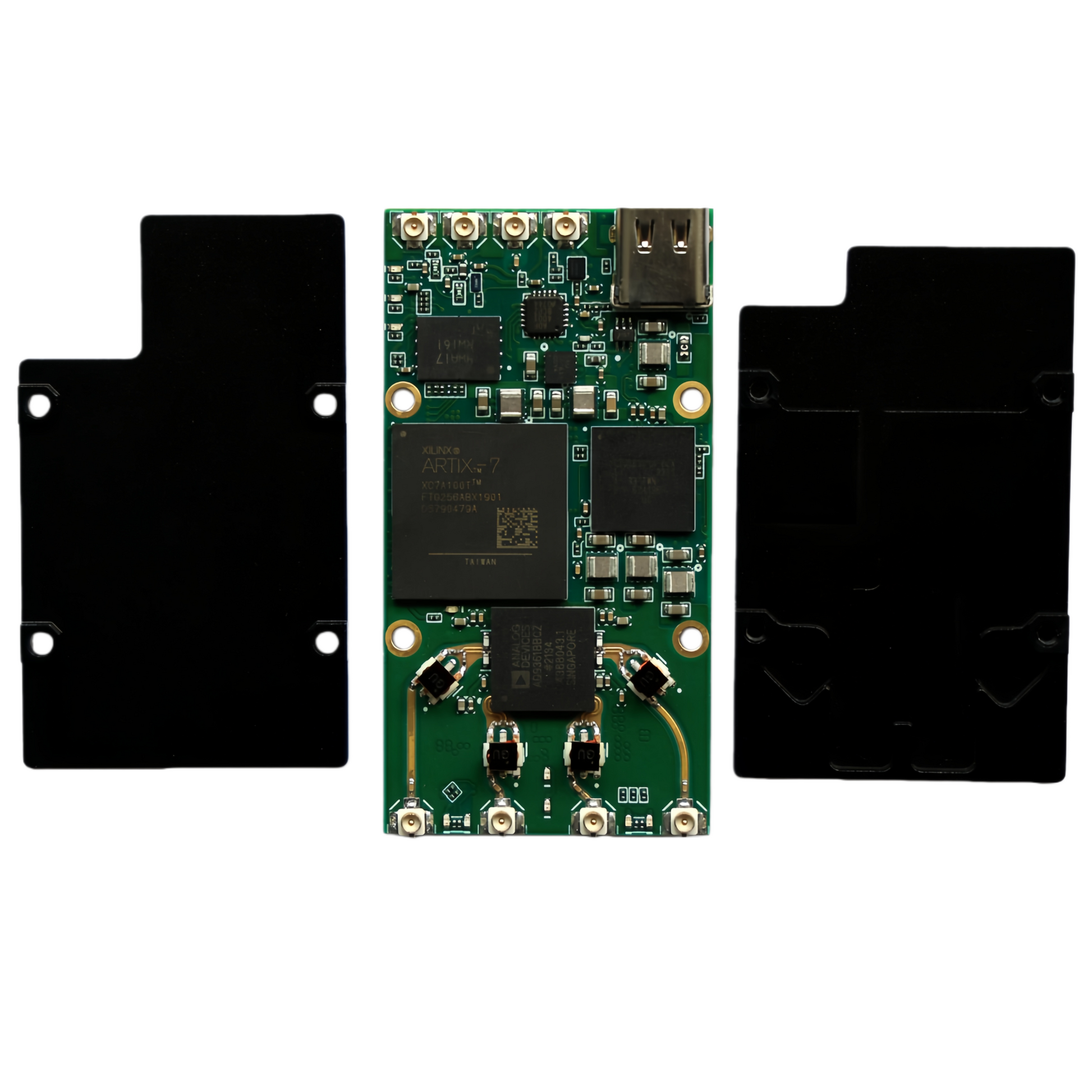

| Gehäuse | Optionales Stahlgehäuse für schwarze Leiterplatten |
SRSRAN- und Basisstationsunterstützung
TinyB210 kann SRSRAN- Kleinzellen-Basisstationen betreiben. Detaillierte Arbeitsabläufe und experimentelle Vorgehensweisen sind in unserem Blog dokumentiert:
