ZYNQ7100-F Zynq-7000 FPGA-Entwicklungsboard
Produktübersicht
Das ZYNQ7100-F Entwicklungsboard basiert auf dem Xilinx Zynq-7000 XC7Z100-2FFG900 und integriert ein Dual-Core ARM Cortex-A9 Verarbeitungssystem (PS) mit hochdichter FPGA-programmierbarer Logik (PL) in einem einzigen SoC.
Der ZYNQ7100-F ist mit einer vollwertigen Single-Board-Architektur ausgestattet und bietet umfangreiche Hochgeschwindigkeits- und Multimedia-Schnittstellen. Dadurch eignet er sich ideal für die Datenerfassung, Hochleistungsrechnen, Kommunikationssysteme sowie für die fortgeschrittene FPGA-Forschung und -Entwicklung.
Kernspezifikationen
| Artikel | Spezifikation |
|---|---|
| SoC | Xilinx Zynq-7000 XC7Z100-2FFG900 |
| CPU | Dual-Core ARM Cortex-A9 |
| FPGA-Logik | Hochdichte programmierbare Logik (PL) |
| Architektur | ARM + FPGA SoC |
| Leistungsaufnahme | Gleichstrom 12 V |
Onboard-Speicher und -Speicher
| Komponente | Details |
|---|---|
| DDR3 | 4 × DDR3-Speicher |
| eMMC | Onboard eMMC Flash |
| QSPI-Flash | Onboard QSPI Flash |

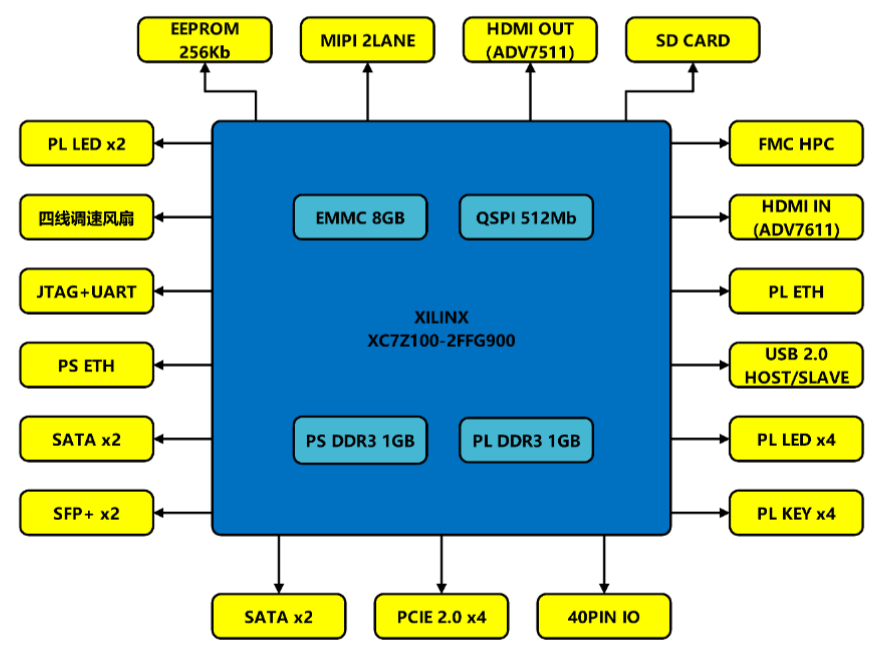

Hochgeschwindigkeits- und Erweiterungsschnittstellen
| Kategorie | Schnittstellen |
|---|---|
| Hochgeschwindigkeits-IO | PCIe 2.0 x4, FMC HPC |
| Optische & Speicherlösungen | 2 × SFP+, 2 × SATA |
| Ethernet | 1 × PS Ethernet, 1 × PL Ethernet |
| USB | USB 2.0 Host / Gerät |
Multimedia- und Peripherieschnittstellen
| Kategorie | Schnittstellen |
|---|---|
| Video & Kamera | MIPI CSI, HDMI-Eingang, HDMI-Ausgang |
| Speicherung und Steuerung | SD-Kartensteckplatz, EEPROM |
| Kühlung | 4-Draht-Lüfterschnittstelle mit einstellbarer Drehzahl |
| Benutzer-E/A | 6 × PL-LEDs, 4 × PL-Tasten, 40-polige IO-Stiftleiste |
| Debuggen | Onboard JTAG + UART (integriert) |
Packungsinhalt
| Artikel | Menge |
|---|---|
| ZYNQ7100-F Entwicklungsplatine | 1 |
| DC 12V 3A Netzteil | 1 |
| Typ-C-Kabel | 1 |
Versandinformationen
Bestellungen werden innerhalb von 48 Stunden bearbeitet. Für internationale Lieferungen nutzen wir schnelle Paketlogistik.
- USA / Europa: ca. 8–14 Tage (Lieferzeit kann variieren)
- Sollte eine ungewöhnliche Situation eintreten, werden wir Sie umgehend per E-Mail kontaktieren.
Rückgabe und Kundendienst
Sollten Sie nach Erhalt des Produkts Fragen haben, kontaktieren Sie uns bitte umgehend. Rückgaben und Umtausch erfolgen gemäß unserer Rückgaberichtlinie. Vielen Dank für Ihr Verständnis und Ihre Unterstützung.
Dokumentation & Ressourcen
Schaltpläne, Referenzdesigns und technische Dokumentationen sind verfügbar unter:
👉 https://t.me/YanTechLab
